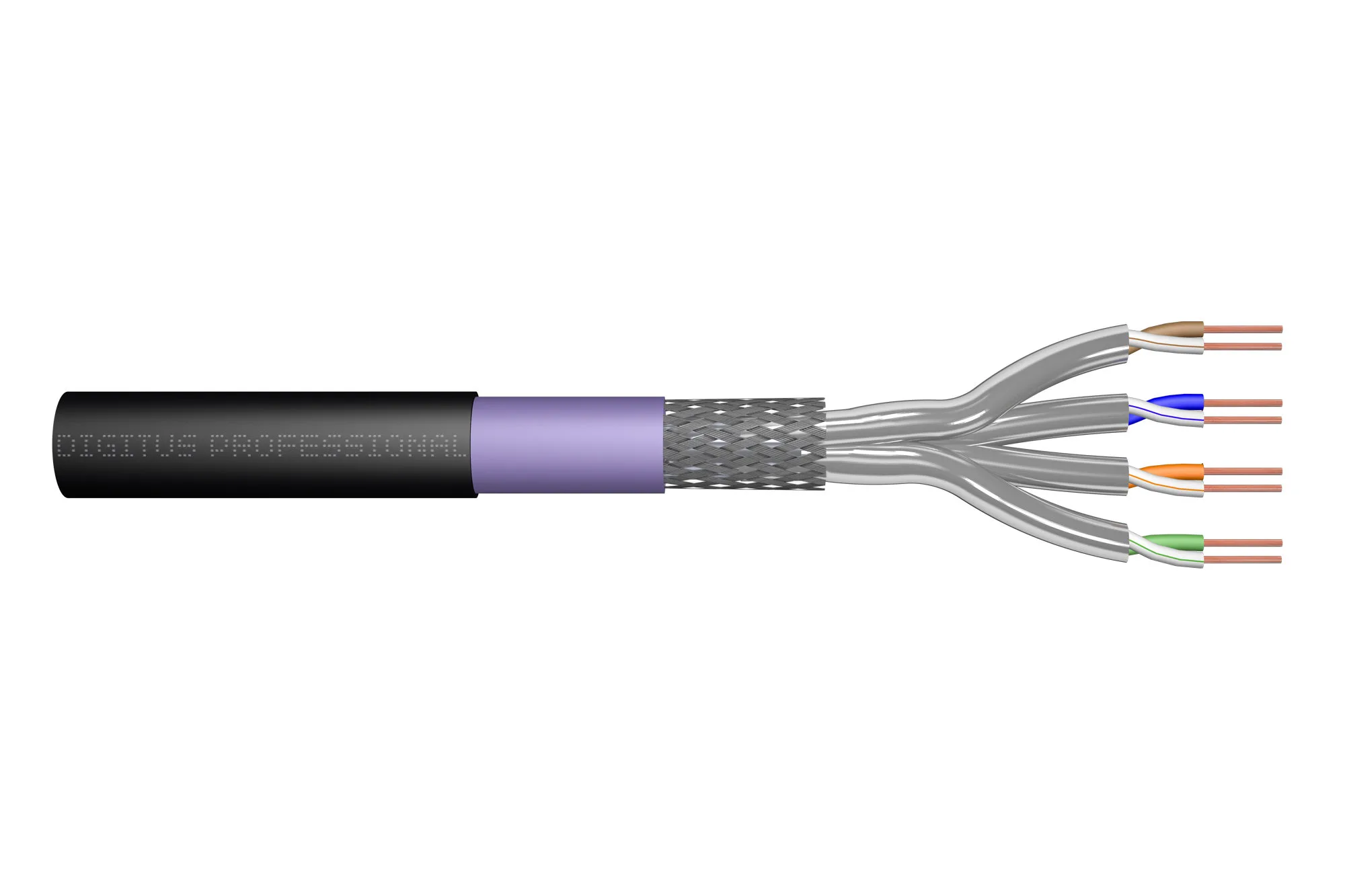

DK-1741-VH-10-OD

Ana iletlen: Solid AWG 23/1; bare annealed copper, çap 0.57 mm nominal
İnsülasyon SFS-PO
Kablo yapısı: 8 tel, 4 çift burgulu tel
Kablo renkleri: mavi-beyaz, turuncu-beyaz, yeşil beyaz, kahverengi-beyaz
Per’ler tek başına zırhlı mıdır?: Alüminyum folyo
Kablo zırhlı mı?: kalay kaplı bakır tel örgülü, 35% nominal kaplama
Dış kılıf: PE
Renk: Siyah (RAL 9005)
Dış kılıf çapı: 8.5 mm nom.
Bükülme yarıçapı: dinamik 8 x D mm min, statik 4 x D mm min
Depolandığı alanın ısısı: -20 °C ile +60 °C arası
Çalışma Sıcaklığı: -50°C – +60°C
Kurulum yapıldığı ortamın ısısı: 0 °C – +60 °C
Çekme Kuvveti: 150N maks.
Caloric değer: 650KJ/m
Toplam ağırlık: 66.5 kg/km nom.
Mean empedans değeri: 100±5Ohm at 1MHz – 600MHz
Vp: 75%-77% nom.
Kapasitans: 40pF/m nom. @ 1KHz
Topraklamada kapasitans unbalance değeri: 1.6 pF/m maks. @ 1 KHz
Yalıtım direnci: 0.5GOhm*Km min.
DC reziztansı: 72 Ohm/km maks. (2% maks. resiztans dengesizliği)
DC loop reziztansı: 147Ohm/Km maks. (2% maks. resiztans dengesizliği)
Voltaj rezistansı: 72 Vdc maks.
Kuplaj atenüasyon değeri: 85dB min. @ 30MHz – 100MHz, 82-20Log(f/100)dB min. @ 100MHz – 1000MHz
PS-ANEXT loss: 92.5-15Log(f)dB min. @ 1MHz – 600MHz (67dB maks.)
PS-AACRF: 78.2-20Log(f)dB min. @ 1MHz – 600MHz (67dB maks.)
Faz gecikmesi: 534+36/f½ nS/100m maks. @ f=1MHz – 1000MHz.
Gecikme eğirisi (Delay skew): 25nS/100m maks.
